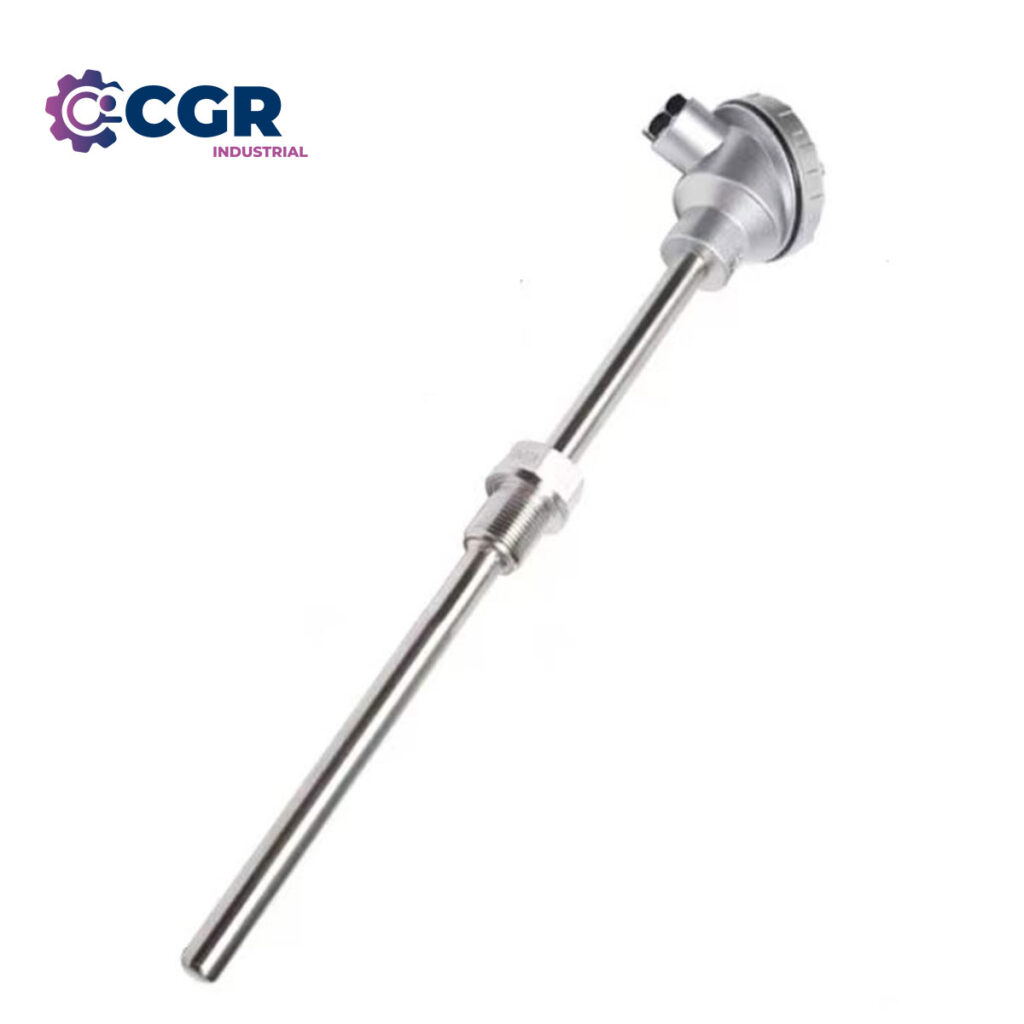

TERMOCUPLA CGR TIPO K – CON FUNDA Y EXTENSIÓN METÁLICA CON CONEXIÓN ROSCADA
Termocupla tipo K (NiCr–Ni) con funda protectora y extensión metálica con conexión roscada, ideal para procesos industriales de medición y control de temperatura en hornos, calderos, tanques, intercambiadores y líneas de vapor.
Su estructura robusta y desmontable permite una fácil instalación y mantenimiento, ofreciendo excelente precisión y durabilidad en ambientes exigentes.
Especificaciones Técnicas
| Parámetro | Descripción |
|---|---|
| Tipo de sensor | Termopar Tipo K (NiCr–Ni) conforme IEC 584 |
| Tipo de unión | Aislada (opcional: puesta a tierra) |
| Grado de precisión | Clase 1 – IEC 584 |
| Rango de temperatura de servicio | –70 °C a 1200 °C |
| Temperatura recomendada de operación | 0 °C a 1000 °C |
| Elemento sensor | Doble hilo NiCr–Ni compactado con óxido de magnesio (MgO 99 %) |
| Bulbo del sensor | Ø 6.35 mm × 300 mm (longitud personalizable) |
| Material del bulbo | Acero inoxidable AISI 316 / Inconel 600 (según aplicación) |
| Funda protectora | Acero inoxidable AISI 316 – Ø 12.7 mm × 100 mm |
| Extensión metálica | AISI 316 Ø 21.3 mm × 80 mm (según diseño) |
| Conexión a proceso | Rosca ½» NPT M fija o móvil (según requerimiento) |
| Cabezal de conexión | Aluminio fundido IP67 con tapa roscada, cadena y prensaestopa |
| Aislamiento interno | Compactado con MgO de alta pureza |
| Salida eléctrica | Block cerámico 2 hilos / Transmisor 4–20 mA (opcional) |
| Grado de protección | IP67 – IEC 60529 |
| Certificación | IEC 584 / ASTM E230 / NTP ISO 4435 |
| Origen | Fabricado en Perú con insumos USA |
Opcionales
- Longitud de inmersión de 100 mm a 1000 mm
- Material del bulbo en AISI 310 o Inconel 600
- Transmisor de temperatura 4–20 mA integrado en cabezal
- Cable de extensión fibra de vidrio, teflón o malla inoxidable
- Certificado de calibración o contrastación trazable a NIST
Aplicación Recomendada
Ideal para medición de temperatura en hornos, calderos, reactores, tanques, tuberías, intercambiadores de calor y procesos térmicos industriales.
Su funda y extensión metálica proporcionan protección mecánica y térmica, garantizando mayor vida útil y precisión en entornos de alta exigencia.
